РВС - 5000 М3

Скачать опросный лист
Скачать каталог
Описание:

Прием, хранение и выдача светлых и темных нефтепродуктов, продуктов химического производства и сырья для него, технических спиртов и воды – вот предназначение вертикального стального резервуара, емкостью 5000 кубометров. На предприятиях нефтехимической и добывающей промышленности, грузовых нефтеналивных терминалах эти резервуары получают самое широкое применение.

Условия эксплуатации РВС-5000 следующие:

  • плотность хранимой жидкости – не выше 1т/м.куб;
  • температура жидкости – до +95С;
  • избыточное давление – не более 2 кПа.

    Технические характеристики:

    ПАРАМЕТРЫЗНАЧЕНИЕ
    Объем, м3 5000
    Внутренний диаметр стенки, мм 22800
    Высота стенки, мм 12000
    Стенка РВС - 5000
    Кол-во поясов, шт. 8
    Толщина верхнего пояса, мм 6
    Толщина нижнего пояса, мм 10
    Днище РВС - 5000
    Толщина центральной части, мм 5
    Толщина окраек, мм 8
    Крыша РВС - 5000
    Толщина настила, мм 4
    Масса РВС - 5000, кг
    Стенка 48426
    Днище 19052
    Крыша 31700
    Лестница 1200
    Площадки на крыше 3795
    Комплектующие конструкции 2512
    Люки и патрубки 2460
    Каркасы и упаковка 5100
    Всего 113505

    Конструкция

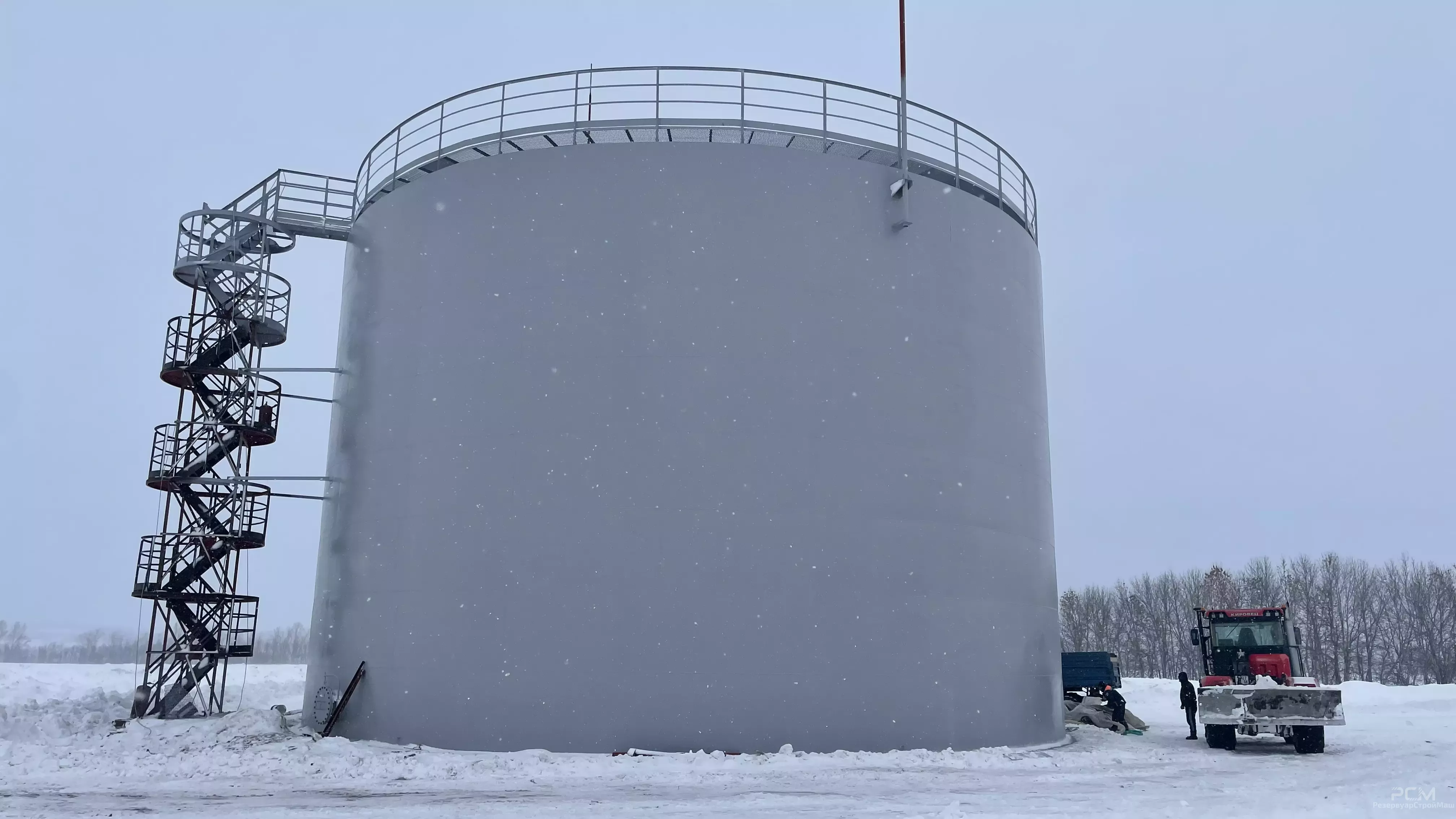

    РВС-5000 являет собой цилиндрическую емкость, сформированную круглым днищем (диаметр – 22,8 м.), вокруг которого методом сварки из стальных листов выстраивается стенка, общей высотой 11,96 м. Общий объем емкости, таким образом, получается несколько выше номинального, ведь заполняется резервуар не полностью, а только до отметки 11,04 м. от днища.

    Накрывается резервуар конической крышей, которая отводит нагрузку от осадков и повышает прочность конструкции. Снабжается она необходимыми люками, сливно-наливными патрубками и леерным ограждением для безопасного обслуживания резервуара. Крыша сообщается с землей с помощью широкой шахтной или винтовой лестницы, состоящей из 8 пролетов и площадок, позволяющих разместить дополнительное оборудование.

    Нашим заказчикам доступны и другие опции, которые в случае необходимости позволяют оснастить резервуар:

    • противопожарным оборудованием (огнепреградителями, искрогасителями, огневыми предохранителями);
    • площадками для обслуживания;
    • пробоотборником;
    • дополнительными люками;
    • теплоизоляцией;
    • дыхательными клапанами;
    • вентиляцией;
    • предохранительной арматурой для сброса давления;
    • системой теплообмена для охлаждения или подогрева содержимого;
    • алюминиевым понтоном или подвижной крышей для предотвращения испарения продукта;
    • хлопушками и прочими дельными вещами.

    Основным материалом для РВС-5000 является нержавеющая, малоуглеродистая или низколегированная сталь, которая выбирается исходя из предназначения резервуара (свойств хранимой жидкости) и климатических условий его эксплуатации. Все металлоконструкции укрываются слоем транспортировочного защитного грунта для защиты от коррозии. По желанию заказчика возможно покрытие резервуара листовым алюминием или оцинкованной листовой сталью.

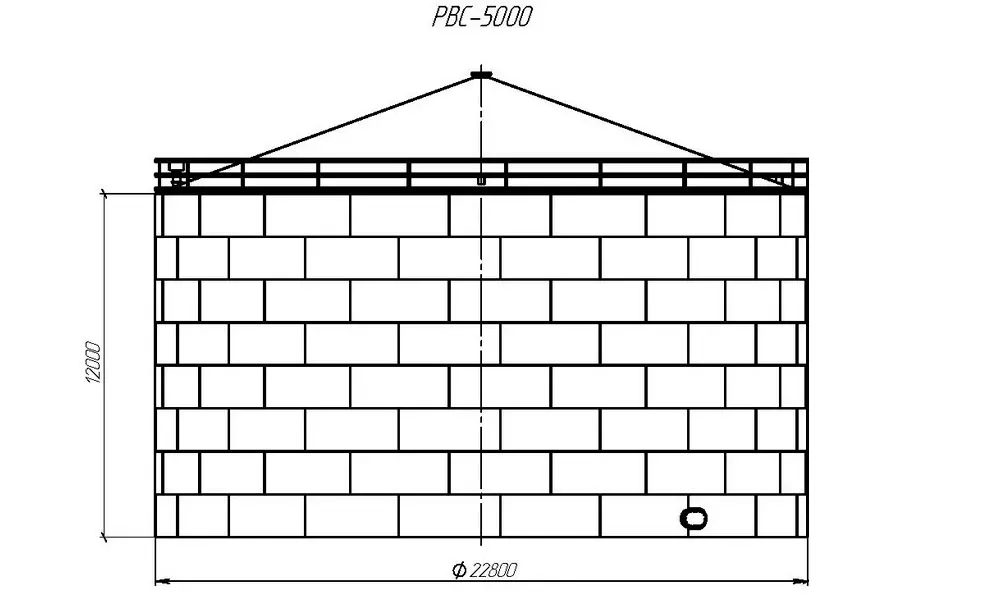

    Схемы:

    Как заказать?

    Как купить РВС - 5000 М3?

    Завод «РезервуарСтройМаш» изготавливает РВС - 5000 М3, как по отработанным типовым проектам, так и по индивидуальным проектам Заказчика, когда клиент хочет интегрировать в свой бизнес нестандартное решение, отвечающее исключительно его, конкретным, требованиям.

    Чтобы создать заказ на изготовление РВС, Вы можете воспользоваться любым удобным способом связи:

    • позвонить по телефону бесплатной горячей линии 8 (800) 600-18-22;
    • отправить запрос или заполненный опросный лист на электронную почту zakaz@rsm-mash.ru;
    • воспользоваться формой "Заказать обратный звонок", указать контактные данные Вашего предприятия и специалисты завода «РезервуарСтройМаш» свяжутся с Вами в течение суток.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РВС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу РВС - 5000 М3, а именно:

    • предпроектную подготовку;
    • разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • строительно-монтажные работы;
    • доставку резервуаров и резервуарного оборудования;
    • комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.

    Стоимость

    Стоимость РВС - 5000 М3 зависит от многих технических параметров заказа.

    Базовой цены для сложного технологического оборудования к которому безусловно относится РВС - 5000 М3, не существует, поскольку отсутствует и стандартная комплектация, и в каждом конкретном случае цена формируется с учетом особенностей заказа, определением конструкции будущего РВС - 5000 М3, выбором материала, выбором способа антикоррозийной обработки, обогрева, теплоизоляции. Поэтому перед тем, как узнать стоимость изготовления, Вам необходимо заполнить опросный лист, указав назначение резервуара, желаемую комплектацию и другие важные сведения. Важно отметить что стоимость изготовления формируется из совокупности факторов в каждом конкретном случае.

    Чтобы сформулировать финансовые условия сотрудничества, специалист завода «РезервуарСтройМаш» должен четко понимать ряд технических параметров потенциального оборудования, необходимо знать объем, хранимый продукт, эксплуатационные параметры РВС - 5000 М3, специфику использования, регион эксплуатации и необходимость в комплектации дополнительным оборудованием.

    Также мы включаем в расчет стоимость строительно-монтажных и пусконаладочных работ, чтобы клиент мог детально понимать бюджет реализации проекта по изготовлению РВС - 5000 М3 под ключ.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РВС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу, а именно:

    • Предпроектную подготовку;
    • Разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • Строительно-монтажные работы;
    • Доставку резервуаров и резервуарного оборудования;
    • Комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.
